Котельная БМВКУ-6,3Г
Блочно-модульная водогрейная котельная установка мощностью 6,3МВт предназначена для теплоснабжения различных потребителей (по заказу может комплектоваться теплообменным оборудованием для подготовки воды в системугорячего водоснабжения).

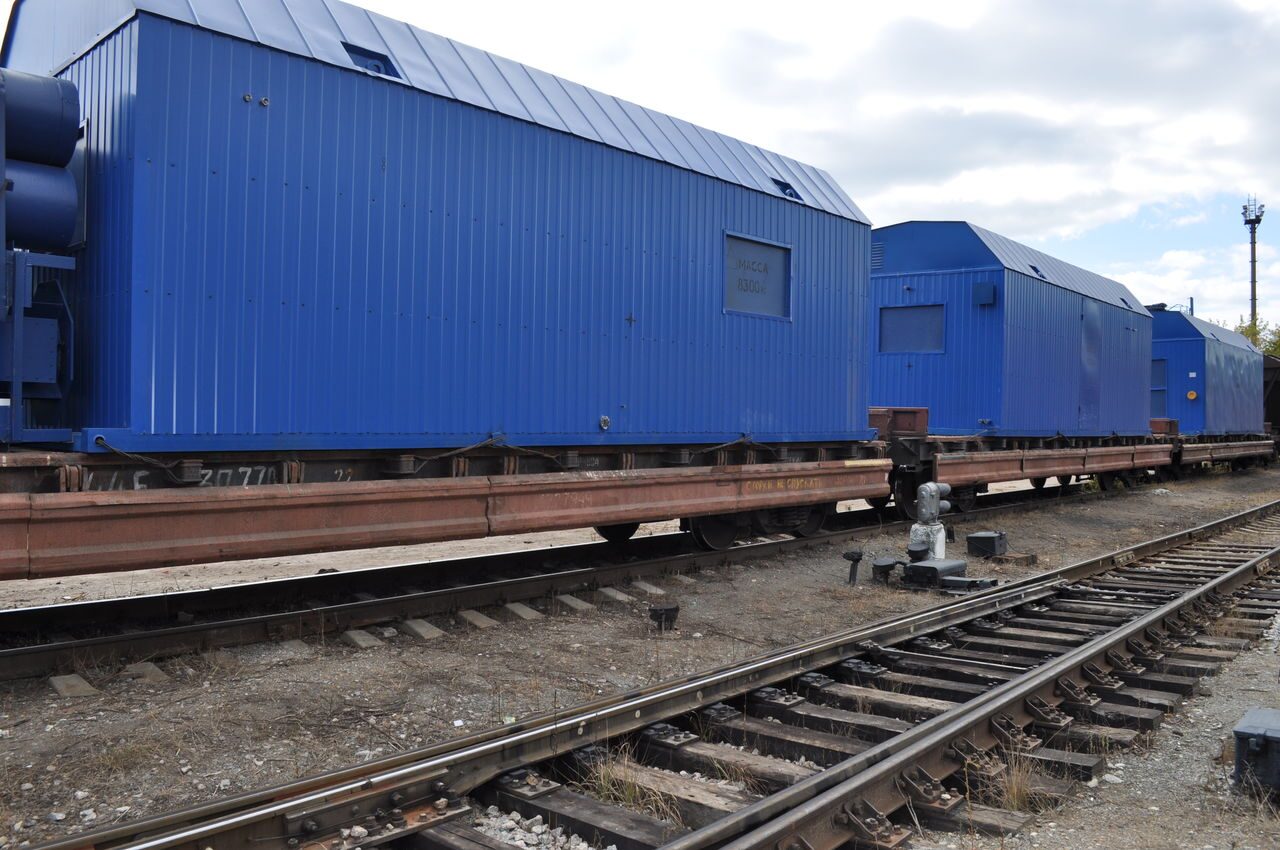

Котельная представляет собой технический комплекс оборудования полной заводской готовности, установленный в боксе и рассчитана для эксплуатации на открытых площадках.
Металлоконструкция котельной представляет собой помещение из металлических панелей с теплоизоляцией внутри них. Бокс представляет собой теплоизолированную раму, на которой размещены две торцевые и продольные теплоизолированные стенки толщиной 100мм, а также теплоизолированная крыша.
На стенках модулей расположены двери, открывающиеся наружу. Также на торцевых и боковых стенках модулей расположены окна. Оконные и дверные проемы обеспечивают необходимую площадь легкосбрасываемых конструкций.
При монтаже у «Заказчика» модуль ставится на ровную площадку.
- Скачать Техническое описание и инструкция по монтажу и эксплуатации
- Скачать Чертеж водогрейной котельной БМВКУ-6,3Г газ
- Скачать Комплектация водогрейной котельной БМВКУ-6,3Г газ
- Скачать Опросной лист
После монтажа и соединения всех трубопроводов котельная представляет собой единый котельный блок, состоящий из следующих узлов:
-металлоконструкции котельной (бокс) - 2шт или 3шт;
-котла водогрейного КСВа-3,15 - 2шт;
-системы подпитки и химдеаэрации;
-газопроводов внутренних;
-системы отопления и вентиляции;
-электрооборудования;
-автоматизации и КИП.
Дымовая труба - металлическая в каркасе. Фундамент под трубу - железобетонный.
В котельной предусмотрен учет природного газа (технологический), отпускаемого тепла (по заказу) и воды которая подается на котельную.
Технические характеристики установки БМВКУ-6,3Г
№ | Наименование параметра | Размерность | Величина |
1 | Номинальная теплопроизводительность | МВт | 6,3 |
2 | Температурный график | °С |
70-95 70-115 |
3 |
Расход воды -70-95 -70-115 |
м³/ч |
216,7 120,4 |
4 | Коэффициент полезного действия не менее | % | 92 |
5 | Габаритные размеры котельной не более ДхШхВ | мм | 9200х9600х3450 |
6 | Расход топлива | м³/ч | 680 |
7 | Расчетное топливо | Природный газ | |
8 | Масса блоков котельной с оборудованием | кг | 40000 |
9 | Средний ресурс до капитального ремонта, не менее | час | 20000 |
10 | Средняя наработка на отказ не менее | час | 3000 |
11 | Средний срок службы, не менее | час | 60000 |
*Возможно поставка котельных БМВКУ на дизельном топливе и без бытовых помещений.
